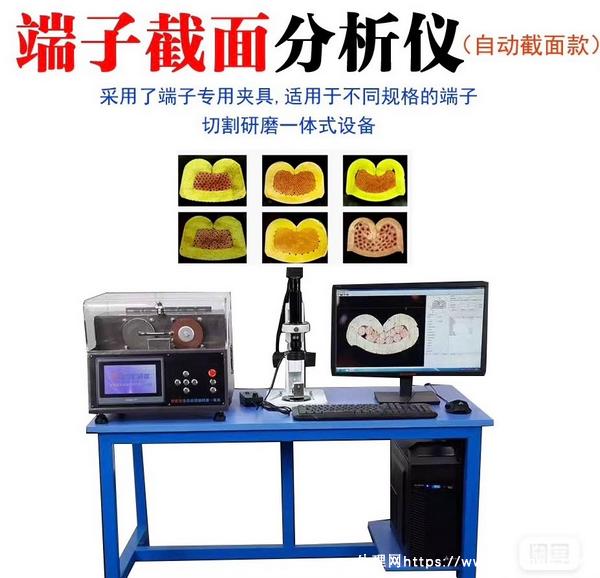

自动端子截面分析仪

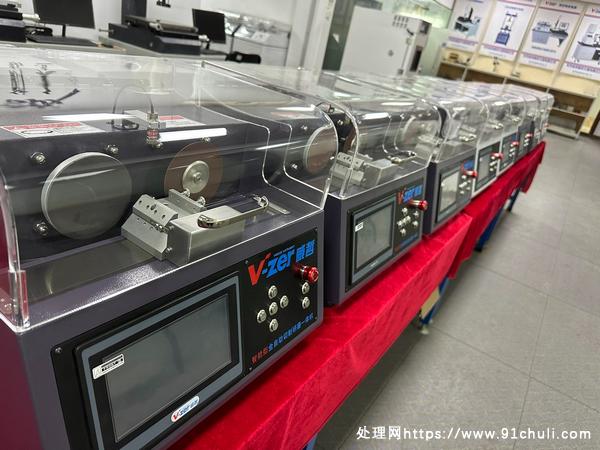

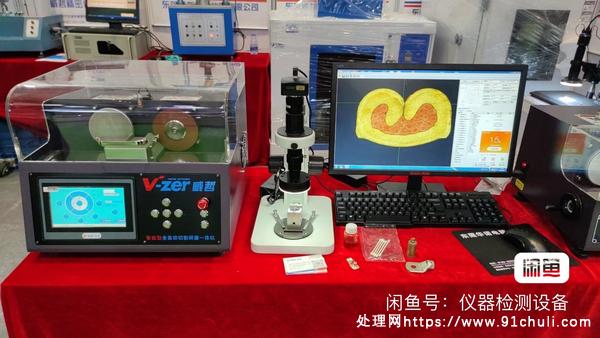

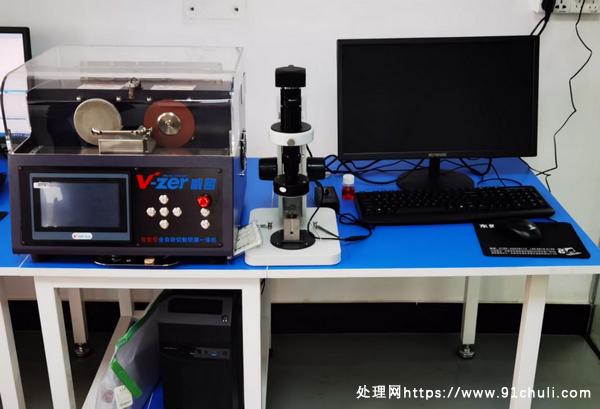

东莞威哲精密仪器有限公司推出最新款自动端子截面分析仪，此款线束端子剖面分析仪采用七寸触摸屏接口，智能切割及研磨，保证切割及研磨的平稳性，大大减少人员操作误差及时间。只需要输入产品直径，一键切割研磨。
1.使用线性导轨，保证安装精度。
2.电机采用卧式安装，保证旋转的偏摆小。
3.激光红外线对位，保证快速对准切割位置。
4.可选移动XY工作平台带360度旋转台，方便端子截面取样。
5.增加排水系统，便于清洁机台。
6.夹具前置，便于安装及调节。
7.触发式开关，保证人员安全。
8.魔术贴砂纸，快捷更换。
9.采用500万像素工业相机，可高清动态采集图片。
10.内置测量标准的分析软件，快捷快速导出报告。
11.使用七寸触摸系统，智能切割程序。
12.多达30组程序保存。
13.增加按键操作，延长使用寿命。
主要技术指标
1、切割模块线径范围:(Ø0.10mm-Ø22.00mm含端子)转速:2800rpm切割速度:自动可调切割轮:φ105x0.5xφ16mm
2、打磨模块速度:1400rpmZ微调范围：0.0mm到20.0mm（自动可调）魔术贴研磨砂纸：100mm1000#2000#（可选）
3、蚀化部分专业端子截面清洗液腐蚀时间:5到30sec4、图片摄取分析部分600万像素工业相机高质量，低失真的卡位镜头标准放大倍数：约20-220X右齿间倍数：0.7X,1x,2x,3x,4x,4.5X标准观测范围：20MM28*6mm（配置1.0X镜管）超亮的白色LED光源可调节控制 |
